Обзор

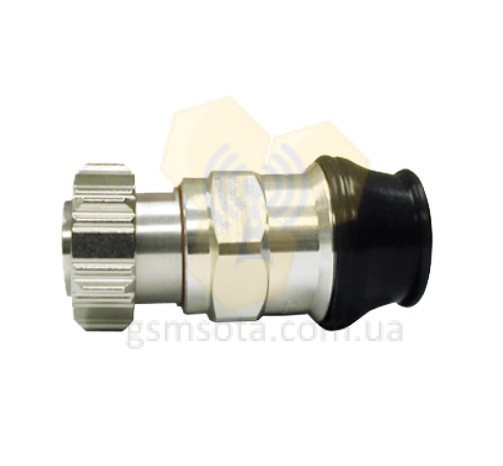

RFS 716M-LCF78-022 - роз'єм розміром 7/8 ", тип тато, підходить для міді та алюмінієвих кабелів. Високоякісні кабелю OMNI FIT ™ призначені для використання як з CELLFLEX® (мідь) і CELLFLEX® Lite (алюміній) кабелями. Вони розроблені спеціально для забезпечення високої якості роз'єм -кабель інтерфейсу при спрощення і прискорення вкладення в роз'єм. Всі роз'єми RFS повністю протестовані для механічної і електричної відповідність галузевим специфікаціям.
| Transmission Line Type | Coaxial Cable |
| Cable Size | 7/8 " |
| Cable Type | Foam Dielectric |
| Mating Interface | N |
| Connector Type | OMNI FIT ™ |
| Sealing Method | O-ring |
| Gender | Male |
| Plating Outer /Inner | |
| 57.5 (2.26) | |
| Outer Diameter, mm (in) | 35.5 (1.44) |
| Weight, kg (lb) | 0.17 (0.37) |
| Inner Contact Attachment | Spring Finger |
| Outer Contact Attachment | Spring Finger |
| 3rd Order IM Product @ 2 × 20 Watts, dBc | <-156 |
| Maximum Frequency, GHz | 3.7 |
| VSWR (Return Loss) for DC< f ≤ 1.0GHz | 1.02: 1 (40.0 dB) |
| VSWR (Return Loss) for 1.0< f ≤ 2.7GHz | 1.03: 1 (36.6 dB) |
| VSWR (Return Loss) for 2.7< f ≤ 3.7GHz | 1.08: 1 (28.3 dB) |
| Wrench size front, mm (in) | 22 (7/8) |
| Wrench size rear, mm (in) | 32 (1-1 /4) |
| Trimming Tool | TRIM-Series-LF |
| Waterproof Level | IP68 |
Підходить для кабелів типу: RFS LCF78-50JA-R, RFS LCF78-50JFNA
Характеристики
| Тип кабелю | Фидер 7/8 |
| Серія СВЧ роз'ємів | DIN серия |
| Відповідна марка кабелю | 7/8" |
| Конструктивне використання | прямой |
| Покриття центрального контакту | Серебро |
| Покриття корпусу | Серебро |
| Монтаж центрального контакту | цанговый |
| Тип центрального контакту | вилка |
| Тип роз'єму | 7/16 DIN male |
| Гарантія | 24 мес |
| Бренди | rfs |
| Діапазон робочих температур | от -40 до +80 °C |
