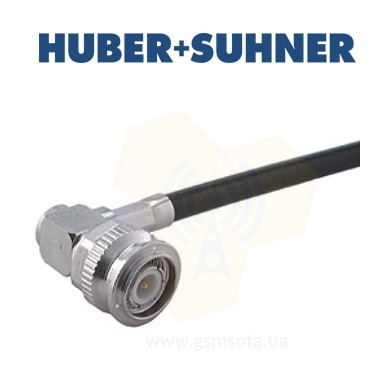

Кутовий роз'єм TNC-male 16 TNC-50-3-111/133 NE для кабелю (паяння)
ВЧ роз'єм TNC серії 16 TNC-50-3-111/133 NE.
Обтискний для коаксіального кабелю RG-58, RG-223
Виробник: HUBER+SUHNER
Тип, серія: TNC
Опис: TNC вилка кабельна RG-58, Enviroflex 142, G03232D-01, Radox RF 142, RG223/U
Вид: Роз'єм
Монтаж механічний: на кабель
Тип кабелю: RG58, RG223/U
Роз'єм: Виделка
TNC тато (вилка). Конектор з внутрішнім розрізом. Постійний, з постійним імпедансом 50 Ом.
Роз'єм 16 TNC-50-3-111/133 NE призначений для роботи в діапазоні від 0 до 11 ГГц.
Electrical Data
- Impedance 50 Ω
- Interface frequency max. 11 GHz
- Frequency range DC to 2.5 GHz
- Return loss 32 dB
Mechanical Data
- Centre contact crimped
- Outer contact crimped
- Weight 0.0135 kg
- Environmental Data
- Операційна температура -65 °C до 165 °C
- 2011/65/ЄУ (RoHS - including
- 2015/863 і 2017/2102)
- compliant
Material Data
- Piece Parts Material Surface Plating
- Centre contact Brass Gold Plating (Nickel underplated)
- Outer contact Brass SUCOPLATE (R) Plating
- Body Brass SUCOPLATE (R) Plating
- Insulator PFA / PTFE
- Coupling nut Brass SUCOPLATE (R) Plating
- Gasket VMQ (Silicone rubber)
- Crimp ferrule Copper SUCOPLATE (R) Plating
Область застосування – CDMA, GSM, 3G, 4G, 5G, системи зв'язку.
Характеристики
| Тип кабелю | RG58, RG223 |
| Серія СВЧ роз'ємів | TNC серия |
| Відповідна марка кабелю | RG58, RG142, LMR195, RG400 |
| Конструктивне використання | угловой |
| Покриття корпусу | Латунь |
| Монтаж центрального контакту | обжим |
| Тип центрального контакту | вилка |
| Тип роз'єму | TNC |
| Гарантія | 24 мес |
| Бренди | HUBER+SUHNER |
| Діапазон робочих температур | от -65 до +165 °C |
| Країна виробник | Швейцария |
| Колір | серебро |
