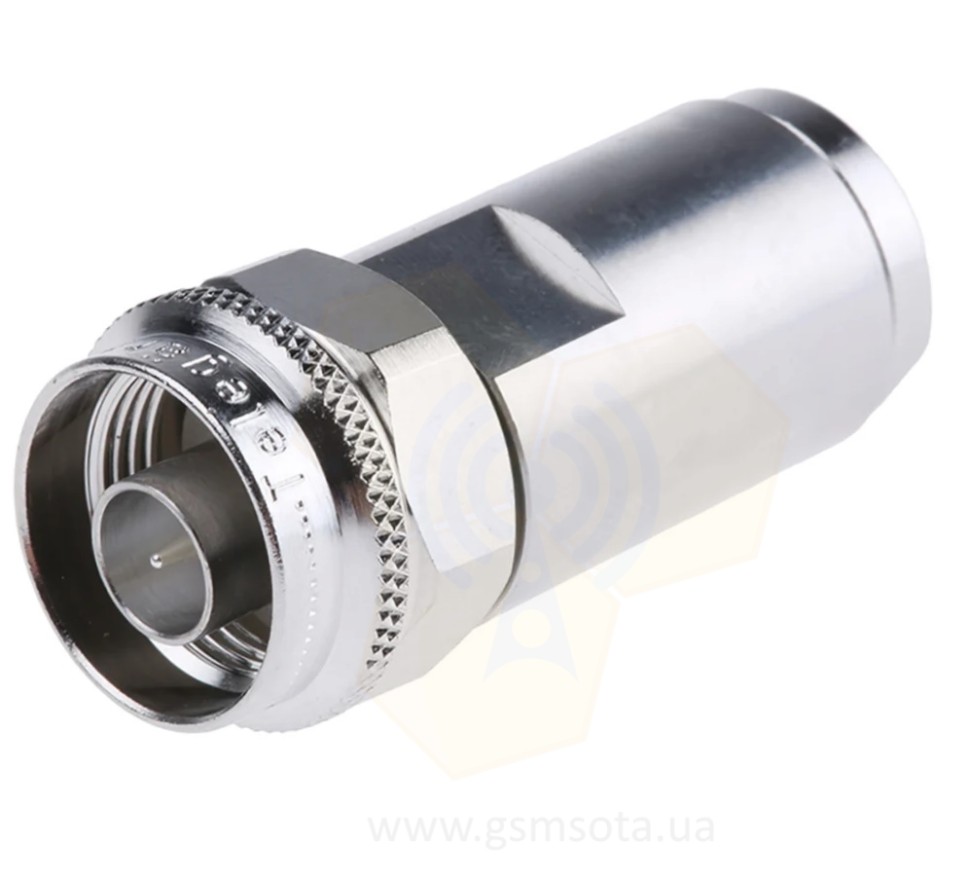

Роз'єм N Male J01020A0156 Telegartner (Німеччина) прямий для кабелів LMR-400, RG-8, 9913, H 1000, TZC500 32
Країна виробник - Німеччина
Виделка; N; "Папа"; прямий; 50 Ом; B7810A, B9913, B9914, LMR400; обтиск
Марка сумісного кабелю - RG8, TZC 500 32, LMR-400, 213CRT7 LOW LOSS EUPEN, WCX400, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP, C2FP, HPF40
Маючи конструкцію середнього розміру, точну посадку, стійкість до погодних факторів, цей роз'єм забезпечений різьбовим з'єднанням у відповідь. У деяких застосуваннях роз'єм може бути використаний при частоті до 11 GHz. Опір кабельного з'єднання при використанні даного виду роз'ємів – лише 50 Ом. Роз'єм підходить для еластичних, напівжорстких та фідерних типів кабелю.
Технічні характеристики J01020A0156 Telegartner |
|
Параметр |
Значення |
| Категорія коаксіального ВЧ конектора | Роз'єм кабельний J01020A0156 |
| Тип роз'єму | Роз'єм N типу |
| Полярність роз'єму | Male Папа Штир Вилка |
| Спосіб монтажу на зовнішню оболонку та обплетення кабелю/ Інструмент | Притискною муфтою з кільцем ущільнювача (закрутка)/ Два гайкові ріжкові ключі |
| Центральний контакт (Pin) | Штир - Male (Папа, Вилка, Штекер, Plug) |
| Спосіб монтажу центрального контакту на жилу кабелю | SIMFix |
| Зовнішній контакт Спосіб з'єднання з роз'ємом у відповідь | Різьбове з'єднання (різьблення всередині) |
| Конструктив | Прямий кабельний |
| Коаксіальні кабелі підходять для монтажу | 2.7/7.25 - LMR-400, RG-8, 9913, H 1000, TZC500 32 |
| Покриття корпусу | CuSnZn3 |
| Покриття центрального контакту | Cu2Ag5 |
| Матеріал діелектрика | Тефлон (PTFE) |
| Матеріал корпусу | Латунь CuSnZn3 |
| Хвильовий опір | 50 Ом |
| Діапазон робочих частот | 0 - 11 ГГЦ |
| Коефіцієнт Стоячої Хвилі (КСХ) | 1,3 max. 0-11 ГГц |
| Температурний діапазон | від -55 ° C до 85 ° C |
Характеристики
| Тип кабелю | RG8 |
| Серія СВЧ роз'ємів | N серия |
| Відповідна марка кабелю | TZC 500 32, 213CRT7 LOW LOSS EUPEN, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP, C2FP, HPF 400, LMR-400, SPEEDFOAM 400, WCX400 |
| Конструктивне використання | прямой |
| Покриття центрального контакту | Серебро |
| Покриття корпусу | Никель |
| Монтаж центрального контакту | цанговый |
| Тип центрального контакту | вилка |
| Тип роз'єму | N male |
| Гарантія | 24 мес |
| Бренди | telegartner |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | Германия |
| Колір | серебро |
