Огляд
Коаксіальний кабель Kingsignal 5D-FB KSR300
5D-FB (Радіочастотний кабель - аналог LMR-300, РК 50-4.8-31) - брендовий високоякісний кабель коаксіального типу, для передачі високочастотного радіосигналу з мінімальними втратами. Володіє хорошими характеристиками: екранування 90 дБ і опір 50 Ом.
Даний кабель набув найбільшого поширення для використання передачі сигналу в частотному діапазоні 900 МГц, а також для діапазонів 1800 і 2100 МГц на невеликі відстані (до 10 метрів).
кабель стандарту 5D-FB має вдвічі менші втрати, ніж RG-58 на 900-МГц частотному діапазоні.

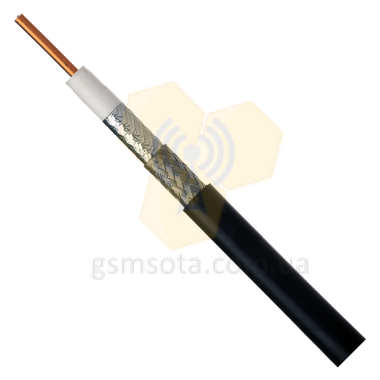

Конструкція кабелю 5D-FB KSR300:
- Зовнішня оболонка кабелю з полівінілхлориду чорного (білого) кольору. Діаметр оболонки 7,62 мм. Матеріал стійкий до впливу хімічних речовин, навколишнього середовища і сонячного кольору.
- Діаметр по оплетке становить 5,72 мм.
- Діелектрик з фізично спіненого поліетилену діаметром 4,83 мм.
- Центральний провідник діаметром 1,78 мм.
Загасання в кабелі (20 ℃):
| Частота (МГц) | Втрати (dB /100м) | Среднаяя потужність (Kw) |
|---|---|---|
| 30 | 3.5 | 1.78 |
| 50 | 4.5 | 1.38 |
| 150 | 7.9 | 0.79 |
| 220 | 9.6 | 0.65 |
| 450 | 13.8 | 0.45 |
| 900 | 19.9 | 0.31 |
| 1500 | 26.0 | 0.24 |
| 1800 | 28.7 | 0.22 |
| 2000 | 30.3 | 0.21 |
| 2500 | 34.2 |
0.18 |
| 5800 | 54.3 | 0.11 |
Фізичні характеристики:
| Item | Material | Diameter (mm) |
|---|---|---|
| 1. Inner Conductor | Solid Copper or Copper Clad Aluminum | 1.78 |
| 2. Dielectric | Physical Foam Polyethylene | 4.83 |
| 3. Outer Conductor | Bonded Aluminum Foil + Tinned Copper Braid | Nom.5.72 |
| 4. Jacket | Polyethylene | 7.62 |
Електротехнічні характеристики:
| Ємність (пФ /м) | 79.1 |
| Опір (Ом) | 50 |
| Velocity of Propagation (%) | 85 |
| Inner Conductor DC Resistance (ohm /m) | 7.28 /11.56 |
| Outer Conductor DC Resistance (ohm /m) | 7.62 |
| Jacket Voltage Withstanding (Vrms) | 5000 |
| Peak Power (KW) | 10 |
| Shielding Effectiveness (>dB) | 90 |
Механічні і екологічні характеристики:
| Робоча температура (℃) | -40 to +80 |
| Радіус вигину (мм) | 38 |
| ROHS | Compliant |
Характеристики
| Зовнішньої діаметр кабелю | 7.62 мм |
| Обплетення | Склеенная алюминиевая фольга + луженая медная оплетка |
| Діелектрик | ВПЭ - Вспененный Полиэтилен (FPE - Foamed Polyethylene) |
| Центральна жила | диаметр 1,78 мм, CCA - Solid Copper or Copper Clad Aluminum |
| Тип кабелю | 5D-FB |
| Гарантія | 24 мес |
| Бренди | kingsignal |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | Китай |
| Вхідний опір (Ом) | 50 |
| Колір | черный |
Відгуки
Залиште відгук про цей товар першим!
Затухания RG-58/5D-FB/RG-8
Таблица затухания для коаксиальных кабелей RG-58 / 5D-FB / RG-8 (дБ/100м). В зависимости от производителя, данные могут незначительно меняться.
Частота, МГц |
RG-58 потери дБ/100 м |
5D-FB потери дБ/100 м |
RG-8 потери дБ/100 м |
900 Мгц (GSM900/LTE900) |
36 |
20 |
15 |
1800 Мгц (GSM1800/LTE1800) |
54 |
28 |
21 |
2100 Мгц (3G UMTS) |
60 |
32 |
24 |
2600 Мгц (LTE 2600) |
69 |
36 |
28 |
