Гнучкий коаксіальний кабель GT-LMR400-FLEX (RG8)

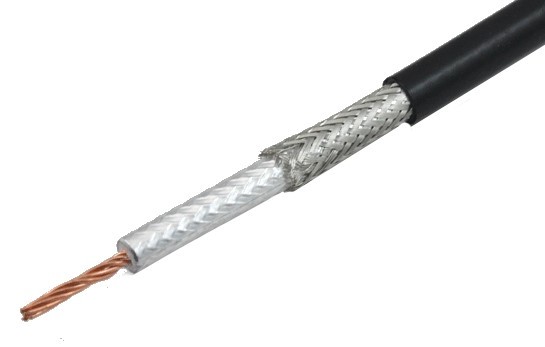

LMR400-FLEX – складається з центрального мідного багатожильного центрального провідника з фізично спіненою поліетиленовою ізоляцією (PFP) діаметром 7,26 мм. Лужена мідна обплетення 90% та TPU оболонка.
TPU – це високотемпературний, термопластичний поліуретан. Еластомер, що має найвищий новаторський потенціал. Виготовляється на основі простих та складних поліефірів. Цей полімер має унікальні технічні параметри. Матеріал, який поєднує в собі міцність пластику та гнучкість силікону.
- Зовнішній діаметр - 10.29 мм
- Мінімальний радіус вигину - 125 мм
Застосування:
- Спецтехніка
- Кабельні зборки для дронів
- Військова промисловість
- Авіаційне обладнання зв'язку
| Характеристика | Спецификация | Характеристика | Спецификация |
| Ємність | 78 pF/m | Мінімальний радіус вигину | 125 мм |
| Опір | 50 Ω | Температура зберігання | -40℃- +80℃ |
| Velocity | 85 % | Температура встановлення | -40℃- +80℃ |
| Опір постійного струму внутрішнього провідника | 4.69 Ω/km | Рабоча температура | -40℃- +80℃ |
| Опір зовнішнього провідника постійному струму | 5.61 Ω/km | VSWR | ≤1.10 (800-1000 Мгц) |
| Ефективність екранування | >90 dB | VSWR | ≤1.15 (1700-2400 Мгц) |
Згасання та середнє значення Потужністі (20℃)
| Частота (Мгц) | Загасання (dB/100 м) | Потужніть (КВт) |
| 30 | 2.49 | 3.33 |
| 50 | 3.18 | 2.57 |
| 150 | 4.92 | 1.47 |
| 220 | 6.23 | 1.20 |
| 450 | 8.86 | 0.83 |
| 900 | 12.81 | 0.58 |
| 1500 | 16.71 | 0.44 |
| 1800 | 18.40 | 0.40 |
| 2000 | 19.40 | 0.37 |
| 2400 | 21.65 | 0.35 |
| 2500 | 22.00 | 0.33 |
| 3000 | 24.60 | 0.30 |
| 4000 | 28.87 | 0.28 |
| 4500 | 30.84 | 0.26 |
| 5000 | 32.81 | 0.24 |
| 5800 | 35.76 | 0.21 |
| 6000 | 36.42 | 0.21 |
Сумісність та аналоги
Коаксіальний кабель SLL-400-SF входить у кабельну групу G37 і є аналогом за типорозміром наступним, широко використовуваним типам ВЧ коаксіальних кабелів: RG8/U, TZC 500 32, LMR 400, MRC 400, Low Loss 400, RG-2 RG-214, WBC-400, WCX 400, SPEEDFOAM 400, 8D-FB, РК-50-7-ХХ.
Коаксіальний кабель GT-LMR400-FLEX може бути використаний у широкому частотному діапазоні від 5 МГц до 6 ГГц і в температурному діапазоні від -40 до +80 С.
Характеристики
| Для Дронів | Рекомендовано для Дронів |
| Зовнішньої діаметр кабелю | 10.29 мм |
| Обплетення | оплетка с 90% заполнением материала, луженая медь |
| Діелектрик | вспененный полиэтилен диаметром - 7.26 мм |
| Центральна жила | диаметр 2,76 мм, медь |
| Тип кабелю | RG8 |
| Гарантія | 24 мес |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | Китай |
| Вхідний опір (Ом) | 50 |
