Услуга анализа антенно-фидерных устройств: КСВ, затухание, обрыв, потери

Послуга аналізу кабельних антенних систем посилення стільникового зв'язку GSM/3G/4G/WiFi

Виїзд інсталяційної бригади на об'єкт замовника. За фактом виконання робота може бути додатково надано звіт вимірів в електронному вигляді (додаткова послуга).

Замовити послугуаналізу параметрів коаксіальних трактівв діапазоні від 2 МГц до 4 ГГц - вимірювання втрат на відображення, КСВН, втрат у кабелі, відстані до пошкодження та значення потужності у польових умовахвідстані до пошкодження та значення потужності.

 На жаль, багато компаній на ринку посилення мобільного сигналу надають неякісні послуги. Дешеві та не придатні для високих частот кабелю, антени не узгоджені за КСВ, неякісне віконце конекторів та "китайські" репітери з відсутністю основного базового функціоналу для таких пристроїв. Все це призводить до неправильної роботи системи посилення. У результаті страждає замовник, а недбайливий виконавець всіляко намагається зняти з себе провину. Ми надаємо повний комплекс послуг з аналізу антенно-кабельної мережі та пропонуємо варіанти рішення. Ми працюємо на результат!

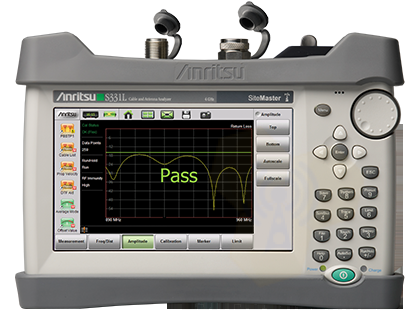

Інженерами компанії GSM Sota використовується професійний портативний вимірювач КСВ (VSWR), аналізатор АФУ (антенно-фідерних пристроїв), кабелів та антен (2 МГц – 4 ГГц) із вбудованим вимірником потужності (50 МГц – 4 ГГц) та автоматичним калібратором InstaCalAnritsu S331L Site Master.

Для перевірки функціонування передавальної системи фідерних ліній та аналізу типових проблем використовується три типи сканування ліній:

• Втрати відображення
• Втрати у кабелі
• Відстань до пошкодження

Вимірювання цих сканувань визначаються как:

• Return Loss– System Sweep (Втрати на відображення – Сканування системи)
• Distance to Fault– Load Sweep (Відстань до пошкодження – Сканування із навантаженням)
• Cable Loss(Втрати в кабелі)

Вимірювання втрат на відображення/КСВН

Функція "Return Loss" дозволяє вимірювати відбиту потужність системи в децибелах (дБ). Даний вимір також можна виконувати в режимі коефіцієнта стоячої хвилі (КСВ), який є відношенням найбільшого значення напруги до найменшого внаслідок відображення.

Вимірювання втрат у кабелі

Функція Cable Loss дозволяє виміряти енергію, поглинену або втрачену в лінії передач дБ/м або дБ/фут. Різні лінії передач мають різні величини втрат, крім цього величина втрати залежить від частоти та відстані. Чим вища частота або більше відстань, тим більша величина втрат.

Вимірювання відстані до пошкодження (DTF)

Функція DTF дозволяє визначити точне положення несправних компонентів у системі передачі. Даний вимір допомагає визначити конкретні проблемні місця в системі, наприклад, переходи в місцях з'єднань, перемички, заломи кабелю або потрапляння вологи.

Вимірник потужності
