Данный облучатель при использовании со спутниковой тарелкой обеспечивает усиление сигнала до 30 дБ. Также он может работать как самостоятельная антенна и выдавать 8-9 дБ. Диапазон рабочих частот составляет 1700-2700 МГц. Облучатель поддерживает технологию MIMO и работает в стандартах 3G/4G. Герметичный корпус надежно защищает от неблагоприятных погодных условий.
LTE Cat. 4 — категория оборудования обеспечивающая скорость приема данных до 150 Мбит/с.
Облучатель оснащен m-PCI-модемом Quectel LTE cat.4, который поддерживает 3G/4G стандарты и работает в диапазоне частот 1700-2700 МГц. Скорость приема модема ограничена пропускной способностью LAN-порта и составляет 100 Мбит/с.
Quectel EC25 Mini PCIe - это серия модулей LTE категории 4, использующих стандартный форм-фактор PCI Express® Mini Card (Mini PCIe). Он оптимизирован специально для приложений M2M и IoT и обеспечивает скорость передачи данных 150 Мбит / с
В состав комплекта входит сим-инжектор на две сим-карты. Это дает возможность производить быструю и удобную установку сим-карт. Еще два слота под сим-карты расположены внутри корпуса облучателя на плате роутера. Суммарно можно установить 4 сим-карты. Это обеспечивает бесперебойную связь. В случае неполадок с одной или несколькими сим-картами происходит автоматическое переключение на исправную.
Роутер предусматривает возможность принудительного выбора частоты сотовой связи или канала. Используется в случаях, когда на более высокой частоте связь хуже.
Питание роутера осуществляется по витой паре по технологии PoE. Длина кабеля может составлять до 50 метров. По паре 4-5 подается "+", по паре 7-8 подается "-".
Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности.
Основные характеристики роутера:
- Ram 64 MB
- Rom 16 MB
- CPU 580 Mhz
- Питание 7-24 В, не менее 10 Вт
- Диапазон рабочих температур от -40 до +50оС
Рабочие частоты роутера:
- 3G - WCDMA - B1/B3 - 2100/1800 МГц;
- 4G - LTE-FDD - B1/B3/B7 - 2100/1800/2600 МГц;LTE-TDD - B38/B40/B41 - 2600/2300/2600+ МГц;
Порты и интерфейсы:
- Порты Ethernet - 1 шт, 100 Мбит/с
- SIM-reader - 2 шт
Модем Quectel LTE cat.6 поддерживает следующие стандарты связи:
- 4G - LTE - FDD: B1/B3/B7 - 2100/1800/2600 МГц
- 4G - LTE - TDD: B38/B40/B41 - 2600/2300/2600+ МГц
- 3G - UMTS/WCDMA: B1/B3 - 2100/1800 МГц

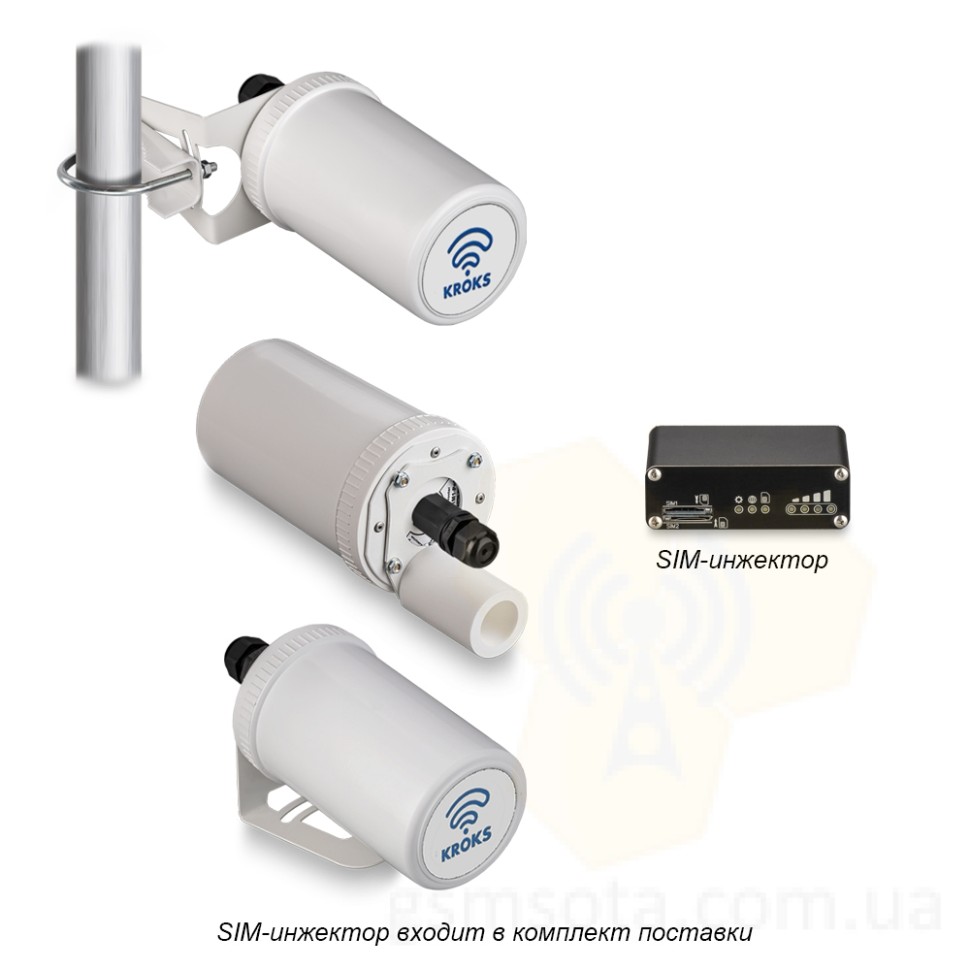

В комплект поставки входят следующие варианты крепления:
- в спутниковую антенну
- на мачту
- на стену
- на стол или подоконник
Система "тарелка + облучатель" имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы.
Установка облучателя
Зазор между гермовводом облучателя и пластиковой трубкой кронштейна составляет 6 мм. Убедитесь заранее, что облучатель подходит под конструкцию держателя тарелки.
Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

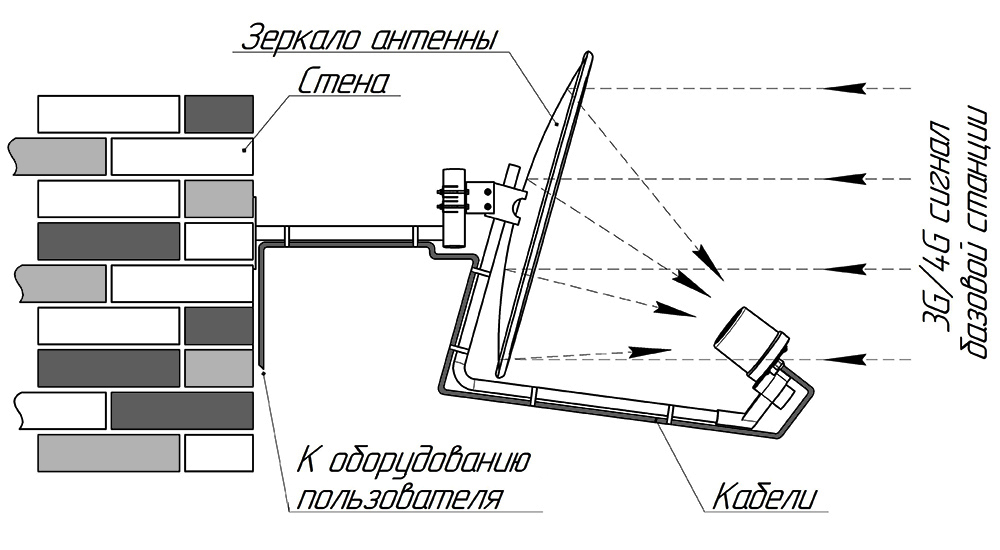

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.
Зависимость усиления от диаметра тарелки (данные примерные).Чем больше диаметр тарелки, тем выше коэффициент усиления.
| Диаметр тарелки, м | 0,5 | 0,6 | 0,8 | 0,9 | 1,2 |
|---|---|---|---|---|---|
| Коэффициент усиления, дБ | 23 | 25 | 27 | 29 | 34 |
Любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, неровности рельефа. Поэтому обеспечьте прямую видимость от тарелки до вышки.
ВНИМАНИЕ! Спутниковая тарелка в комплект не входит!
Комплектация:
- Роутер Rt-Pot RSIM DS eQ-EP
- SIM Injector KROKS + патч-корд + блок питания
- Кронштейн для крепления роутера в параболической спутниковой антенне
- Кронштейн угловой для крепления роутера на мачте, стене или на столе
- Хомут с комплектом метизов
Характеристики
| Частота 4G | LTE 900, LTE 1800, LTE 2600 |
| Готовые комплекты | Да |
| Для авто | Да |
| Поддержка PoE | Да |
| Тип оборудования | Модем, Роутер, Антенна |
| Количество LAN портов | 1 |
| Скорость LAN портов | 100 Мбит/ч |
| Беспроводные возможности WiFi | 802.11g, 802.11n |
| Частота работы Wi-Fi | 2.4 ГГц |
| Диапазон рабочих температур | от -40 до +65 °C |
| Класс защиты | IP65 |
| Стандарт связи | GSM 900, EGSM 900, GSM 1800, 3G UMTS 2000, 3G UMTS 900, LTE 2600, LTE 800, LTE 900, LTE 1800 |
| Цвет | белый |
| Место установки | Помещение, Улица |
| Оператор связи | Киевстар 2G GSM, Vodafone 2G GSM, Lifecell 2G GSM, Киевстар 3G UMTS, Vodafone 3G UMTS, Lifecell 3G UMTS, ТриМоб 3G UMTS, Giraffe 4G WiMAx, Wi-Fi, Lifecell 3G UMTS, Киевстар 4G LTE, Vodafone 4G LTE, Lifecell 4G LTE |
| Входное сопротивление (Ом) | 50 |
| Поляризация | вертикальная/горизонтальная |
| Тип крепления | на стену, на кронштейн/мачту, На стол |
| КСВ | не хуже 1.6 |
| Рабочий диапазон частот, МГц | 1700-2700 Мгц |
| MIMO | 2x2 |
| Тип антенны | Направленная |
| Коэффициент усиления | от 6 до 10 дБ, от 19 до 24 дБ |
| Гарантия | 12 мес |
Отзывы
Оставьте отзыв об этом товаре первым!
Настройки
Настройки роутера по умолчанию:
- Адрес веб-интерфейса роутера для дополнительных настроек – 192.168.1.1
- Логин для входа в веб-интерфейс роутера root,
- пароль для входа в веб-интерфейс отсутствует.
- Адрес веб-интерфейса для настройки USB модема – 192.168.8.1
- Имя Wi-Fi сети (SSID) – Rt-Pot sXw DS RSIM, пароль 123456789
- Нажатие кнопки сброса(RESET) длительностью до 5 секунд – перезагрузка устройства.
- Нажатие кнопки сброса (RESET) длительностью от 5 до 30 секунд – возврат к заводским настройкам
SIM-карты
Две сим карты на плате роутера + одна сим карта в инжекторе
В блоке SIM Card (Конфигурирование SIM-карт) производится управление автоматической активацией SIM-карт и их переключение.
- Установите маркер в виде точки напротив имени одной из SIM-карт (SIM 1 или SIM 2) в столбце Primary simcard (Приоритетная SIM-карта), через которую желаете создать основное (приоритетное) Интернет-соединение с 3G/4G оператором. SIM-карта без маркера будет представлять собой резервный канал связи, который будет активирован при отсутствии основного Интернет-соединения при условии включения опции автоматической активации. Для удобства при переключении SIM-карт, вы можете ввести название оператора сотовой связи вместо стандартных обозначений SIM 1 и SIM 2.
- В столбце State (Состояние) отображается состояние каждой из SIM-карт в данный момент (ON-включено, OFF-выключено).
- Опции в виде «галочек» в столбце автоматической активации SIM-карт (Automatic activation) предназначены для указания роутеру слотов с физически установленными SIMкартами. Если в каком-то из слотов отсутствует SIM-карта, уберите «галочку» автоматической активации. Этим сокращается время переключения с основного Интернет-канала на резервный при обрыве соединения с основным 3G/4G оператором. При отключенной автоматической активации резервной SIM-карты («галочка» убрана), переключение с приоритетной SIM-карты на резервную производиться не будет. Интернет-соединение будет возобновлено после переподключения и восстановления соединения с оператором сотовой связи через приоритетную SIM-карту.
Внимание! При отключенной автоматической активации обеих SIM-карт (обе «галочки» убраны), подключение к 3G/4G оператору будет производиться через SIM-карту отмеченную маркером в качестве приоритетной (Primary simcard).
