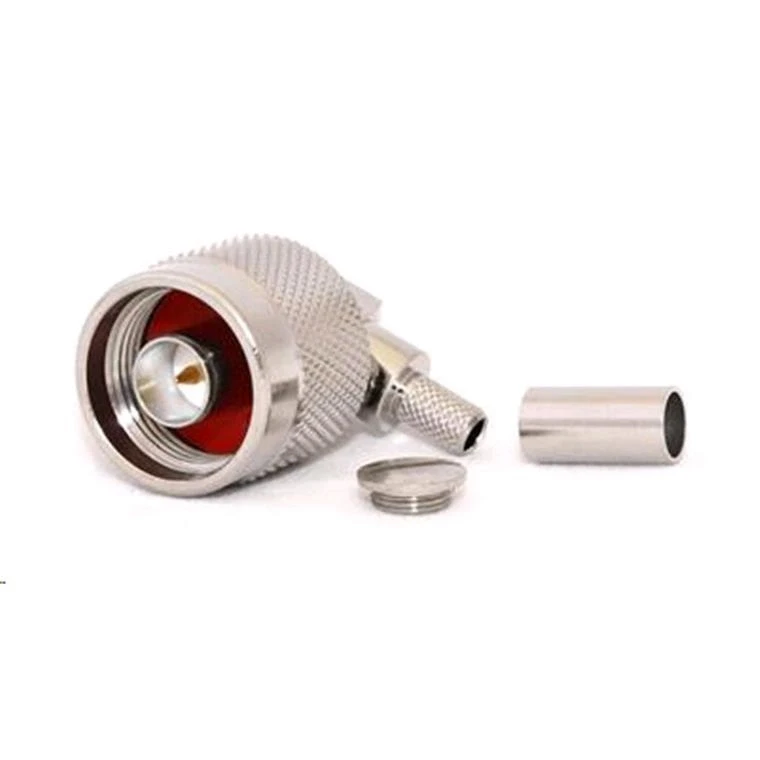

Угловой N-male для RG-58
Разъем для кабеля RG-58 (обжим) - самая распространенная модель обжимных резьбовых разъемов для средних и малых уровней мощностей. Разъем производиться в соответствии со всеми спецификациями.
- Тип коннектора: Разъем N типа кабельный
- Центральный контакт (Pin): Male (папа, вилка)
- Способ монтажа центрального контакта на жилую кабелю: Пайка
- Способ монтажа на наружную оболочку и оплетку кабеля: Требуется обжимной инструмент (кримпер)
- Конструктив: Угловой коннектор
- Совместимость: RG58 RG142 RG223 LMR195 LMR200 SYV50-3 3D-FB и аналоги с наружным диаметром изоляции до 5.5 мм и центральной жилой до 1.2 мм
- Материал корпуса: Латунь Brass
- Покрытие корпуса: Никель Nickel (Ni)
- Покрытие центрального контакта: Золото Gold (Au)
- Материал диэлектрика: Делрин
- Волновое сопротивление: 50 Ом
- Диапазон рабочих частот: 0-11 ГГц
- Коэффициент Стоячей Волны (КСВ): 1,3 max. 0-11 ГГц
Разъем предназначен для обжима на кабель RG-58, его импеданс составляет 50 Ом. Кабель используют для систем с рабочей частотой до 11 Ггц.
При учете того, что разъем правильно обжат с помощью специального обжимного инструмента. Разъем может быть использован при температурном диапазоне от -40 С до + 80 С.
Характеристики
| Тип кабеля | RG58, RG223 |
| Серия СВЧ разъёмов | N серия |
| Соответствующая марка кабеля | RG58/U, RG58, RG142, LMR195, RG400, RG142, LMR195, RG400" |
| Конструктивное использование | угловой |
| Покрытие центрального контакта | Золото |
| Покрытие корпуса | Никель |
| Монтаж центрального контакта | пайка |
| Тип центрального контакта | вилка |
| Тип разъёма | N male |
| Гарантия | 24 мес |
| Бренды | sota |
| Диапазон рабочих температур | от -40 до +80 °C |
| Страна производитель | Китай |
