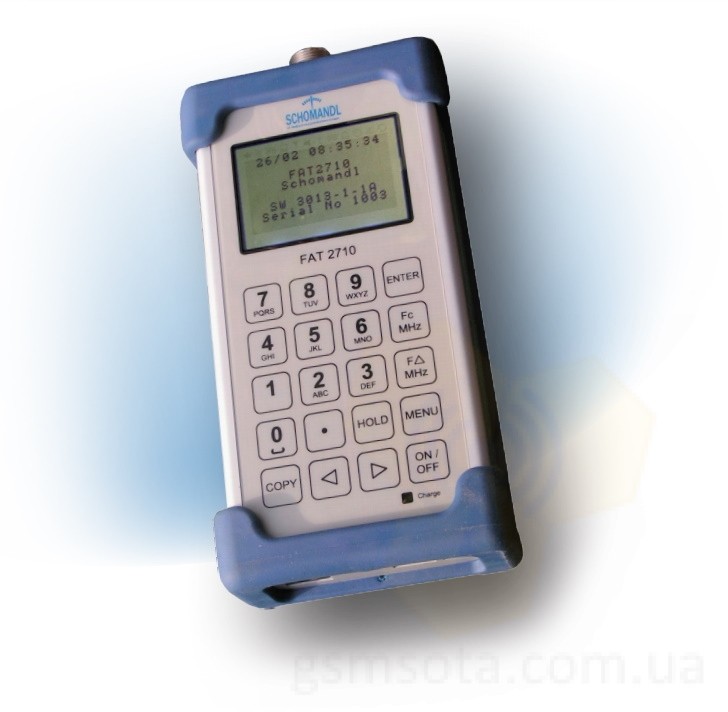

Панорамный цифровой КСВ-метр Schomandl FAT 2710

Недорогой панорамный анализатор КСВ, перекрывающий все основные диапазоны мобильной связи. Schomandl FAT 2710 измеряет рабочую полосу частот и КСВ антенны путем развертки интересующего диапазона по частоте. Обеспечивает быстрый и надежный поиск неисправностей.

Schomandl — это более 70 лет опыта в создании измерительного оборудования для различных целей, произведенного со скрупулезной немецкой точностью. Компания на сегодняшний день разрабатывает комплексные решения, позволяющие решать разнообразные задачи в сфере высокочастотной измерительной техники. Немецкое качество для профессионалов.

Компания Schomandl входит в группу KATHREIN.

ЖКИ-дисплей работает в отраженном свете при ярком освещении и с подсветкой при недостатке освещения. Встроенный синтезирующий генератор качающейся частоты.  Сохранение результатов измерений на внешнем USB-носителе для дальнейшего анализа и документирования. Маркер для считывания точных показаний частоты и КСВН. Индикация уровня отраженной мощности или КСВН.

Предназначен для измерения КСВ в стандартах CDMA450, СDMA800, GSM900, DCS1800, LTE1800, UMTS2100, LTE2600.

Основные функции Schomandl :

• Диапазон измерения частоты от 30 МГц до 2,7 ГГц
• Измерение уровня отраженной мощности и КСВН в антенно-фидерных трактах 50 Ом
• Максимальный уровень для входа: 100 мВт
• Функция выключения питания (через 1,5 мин)
• Быстрый и надежный поиск неисправностей
• Измерения полосы частот и КСВ антенны путем развертки интересующего диапазона по частоте
• Соответствие стандартам по излучению EN55011, восприимчивости EN 50082-1 для применения в полевых условиях
• ВЧ-разъем: N (f), интерфейс: USB




  Особенности:

• Стандартное время работы более 10 часов
• Разрешающая способность маркера: 0,01 дБ по уровню и 0,1/1 МГц (диапазоны: 30 – 100 МГц / 100 – 2,7 ГГц) по частоте
• Погрешность измерения КСВ: ±5 % ( 30 – 650 МГц)
• Встроенный генератор качающейся частоты
• ЖКИ-дисплей работает в отраженном свете при ярком освещении и с подсветкой при недостатке освещения
• Маркер для считывания точных показаний частоты и КСВН
• Сохранение результатов измерений на внешнем носителе для дальнейшего анализа и составления отчетности

Технические характеристики Schomandl FAT 2710:

• Назначение  Измерение уровня отраженной мощности и КСВН в антенно-фидерных трактах 50 Ом
• Диапазон частот 30 – 2700 МГц, задается путем ввода центральной частоты и диапазона качаний
• Измеряемый диапазон 1,0 < КСВН < 9, 2 поддиапазона; 0 дБ < отраж. мощность < - 30 дБ, 2 поддиапазона
• Волновое сопротивление ном. 50 Ом
• Уровень генератора около - 4 дБм
• Макс. уровень для входа 100 мВт
• Погрешность измерения КСВ ±5 % (30 – 650 МГц)   ±10% (650 – 1450 МГц), ±15% (1450 – 2700 МГц)
• Рабочий диапазон температур 0 °C … +50 °C
• Диапазон температур хранения -30 °C … +50 °C
• Разъем N-гнездо
• Питание 4 NiMH-аккумулятора, тип AA и универсальное зарядное устройство (входят в комплект поставки)
• Автоматическое выключение питания через 1,5 мин (для экономии заряда аккумулятора, FAT 2710 автоматически выключается после использования)
• Стандартное время работы более 10 часов (с полной зарядкой). Стандартное время зарядки до 20 часов (после полной разрядки)
• Цвет металлик/голубой
• Ширина 82 мм, Глубина 31 мм, Высота 165 мм
• Масса 500 г с аккумуляторами
• ЭМС соответствует директиве 89/336EEC и дополнению 92/31EEC
• Стандарты излучение: EN 55011, восприимчивость: EN 50082-1
• Номер для заказа 86817.001
