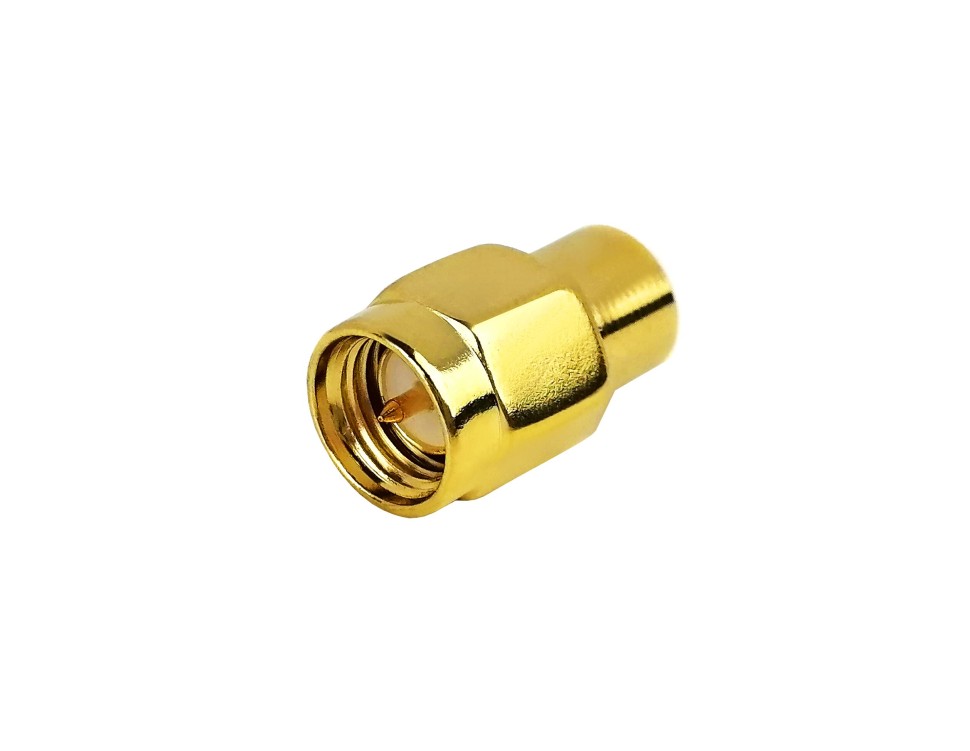

Нагрузка согласованная SMA male 50 Ом 2 Вт 8.5G

Высококачественная терминатор-заглушка ВЧ SMA-M согласованная нагрузка 50 Ом 2 Вт для антенн, ВЧ радиомодулей и другого оборудования - позволит поглотить энергию (сигнал) на конце линии. Терминатор (сглажитель) это поглотитель энергии (обычно резистор) на конце длинной линии, сопротивление которого равно волновому сопротивлению этой линии. Такие устройства применяются на всех линиях, соединяющих передатчик и приемник сигнала, когда отраженный от конца линии сигнал оказывает большое влияние на работу линии связи. Особенностью есть простота использования, заводская сборка и широкий спектр применения.

Терминатор является согласованной нагрузкой для длинной линии, обладающей полезными свойствами. Используя терминатор, бегущая волна, поступающая с линии, полностью поглощается, поэтому отражения волны назад в линию нет, а это значит, что стоячие волны в линии передачи тоже нет. Кроме того, входной импеданс линии, груженой на согласованную нагрузку, равен волновому сопротивлению линии. Терминаторы применяются в различных областях, в том числе и в системах беспроводной передачи.

Терминатор-заглушка имеет внешний вид популярного разъема SMA, но он заглушен (глух) с одной стороны. Со стороны подключения терминатор имеет разъем SMA, с внутренней резью и штырьком в центре. Высокочастотная волна перегрузки данной модели может быть использована с частотами до 8.5 ГГц. Нагрузка имеет эквивалентное волновое сопротивление 50 Ом, поэтому можно, например, накручивать вместо антенн на передатчике, для теста или настройки схемы. Часто они используются в антеннах для согласования сигнала.

Особенности

• Возможность «заглушить» сигнал на линии, для антенн и радиомодуль.
• Возможность применения для разных радиосистем на частоте до 8500 МГц
• Имеет разъем SMA с внутренней резью и «штырьком» в центре, для подключения к устройству
• Имеет эквивалентное волновое сопротивление 50 Ом
• Заводское производство и высокое качество используемых материалов

Характеристики

• Тип: согласованная нагрузка (терминатор)
• VSWR ≤ 1.15
• Мощность: 2 Вт
• Рабочая частота: до 8.5 ГГц
• Волновое сопротивление: 50 Ом
• Разъем: SMA (внутренняя резьба и «штырек» в центре)
• Материал: латунь/позолота
• Долговечность (связки) ＞500
