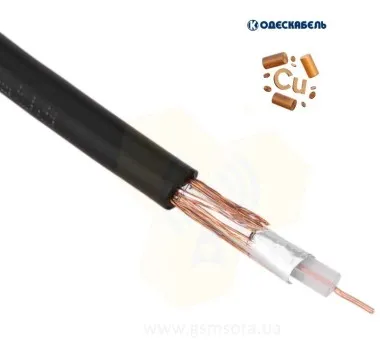

ВЧ кабель Одескабель RG58AU медь моножила
Применение

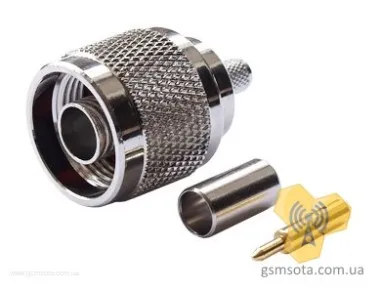

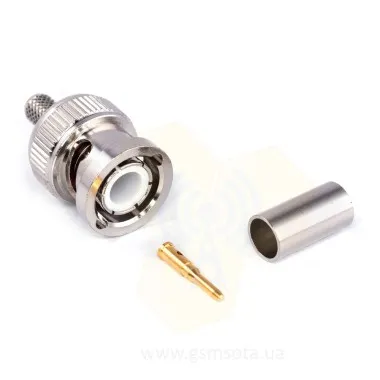

Кабели коаксиальные радиочастотные предназначены для одиночной стационарной прокладки в антенных трактах систем радиосвязи. Конструктивное исполнение аналогично кабелям по типу RG-58. Кабели могут использоваться с соединителями типов BNC, TNC, N, FME, SMA, SMB и UHF. Эксплуатируется внутри и вне помещений при условии защиты от солнечного излучения и атмосферных осадков.
Типовая конструкция

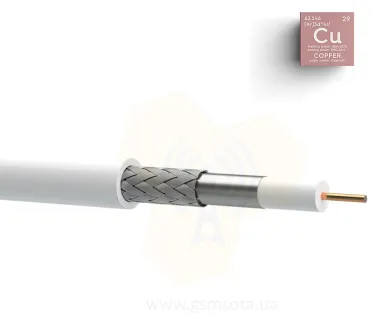

Структура кабеля
1. Токопроводящая жила: медная луженая моножила 0,9 мм
2. Изоляция: сплошной ПЭ.
3. Внешний проводник: оплетка (90 %) из медных луженых проволок.
4. Оболочка: ПВХ пластикат.
Условия монтажа и эксплуатации
Температурный диапазон:
- во время монтажа: -10 °C ... +50 °C;
- во время эксплуатации: -20 °C ... +60 °C.
Радиус изгиба: ≥ 5 диаметров кабеля.
Основные технико-эксплуатационные характеристики RG-58AU
| Волновое сопротивление, Ом | 50 ± 2 |
| Электрическая емкость, пФ / м | 100 |
| Максимальная мощность при частоте 1ГГц, Вт | 200 |
| Коэффициент укорочения длины волны | 1,51 |
| Сопротивление изоляции при 20 °С, не менее, МОм ? км | 5000 |
| Сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более, Ом / км | 34,2/ 22,1 |
| Сопротивление связи, не более, мОм / м | 200 |
| Испытательное напряжение изоляции частотой 50 Гц, кВ | 3 |
| Коэффициент затухания, номин., дБ/100м: 10 МГц 100 МГц 1 ГГц |
4,1 14,9 54 |
Номенклатура и массо-габаритные характеристики
| Марка кабеля | Наружный диаметр, мм | Масса, кг/км |
| RG-58 A/U | 4,95 | 35,5 |
Характеристики
| Оплётка | Внешний проводник: оплетка (90 %) из медных луженых проволок. |
| Диэлектрик | Изоляция: сплошной ПЭ. |
| Центральная жила | Медная луженая моножила |
| Тип кабеля | RG58 |
| Гарантия | 24 мес |
| Бренды | Одескабель |
| Диапазон рабочих температур | от -40 до +75 °C |
| Страна производитель | Украина |
| Входное сопротивление (Ом) | 50 |
| Цвет | черный |
