Коаксиальный кабель Acome HPL 50-1/4XF
ACOME HYPERCELL COAX LSOH HPL 50-1/4XF M5361 (радиочастотный кабель - аналог 5D-FB, LMR-300, РК 50-4.8-31) — французский брендовый высококачественный кабель коаксиального типа, для передачи высокочастотного радиосигнала с минимальными потерями. Обладает хорошими характеристиками: экранирование 90 дБ и сопротивление 50 Ом.
Огнестойкая оболочка с низким дымовыделением и отсутствием галогенов.
Данный кабель получил наибольшее распространение для использования передачи сигнала в частотном диапазоне 900 МГц, а также для диапазонов 1800, 2100, 2400 МГц на небольшие расстояния (до 20 метров).
Кабель стандарта 5D-FB имеет вдвое меньшие потери, чем RG-58 на 900-МГц частотном диапазоне.
Сравнение затухания кабеля 5D-FB и RG233:
| Частота | 5DFB ACOME Затухание на 100 м |
RG-223 Alientech (China) Затухание на 100 метров |
RG-223 Telegärtner (Germany) Затухание на 100 метров |
| 900 | 21.83 | 40 | 49 |
| 3000 | 39.4 | 82 | 91 |
Конструкция кабеля Acome LSOH HPL 50-1/4XF M5361:
- Внешняя оболочка кабеля из поливинилхлорида чёрного цвета. Диаметр оболочки 6.85 ± 0.15 мм. Материал стойкий к воздействию химических веществ, окружающей среды и солнечному цвету.

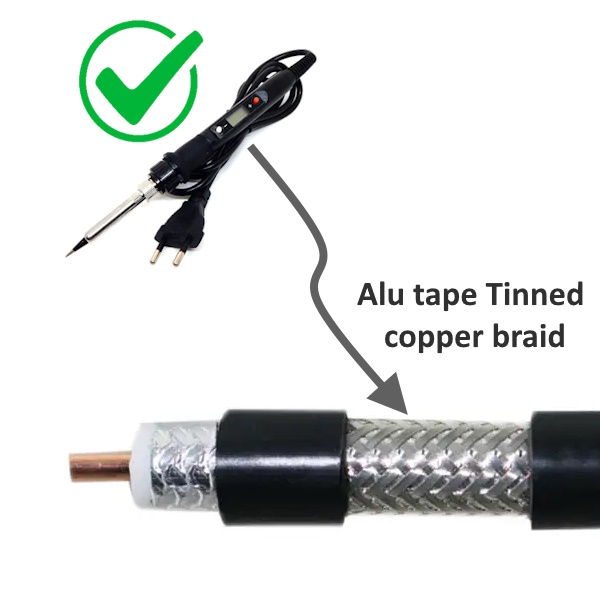

- Внешний проводник: алюминиевая/полиэфирная/алюминиевая лента.
Оплетка из луженой меди, диаметр провода: 0,15 мм. Диаметр по оплетке: 5,60 мм. - Диэлектрик из физически вспененного полиэтилена диаметром 4,8 мм.
- Центральный проводник диаметром 1.75 ± 0.05 мм Copper‐Clad Aluminium
Frequency (MHz) |
Attenuation (dB/100m) @ 20°C Typical |
Power kW @ 40°C-Ambient Temperature Inner conductor: 100°C |
10 |
2.74 |
3.00 |
30 |
4.32 |
1.84 |
100 |
6.94 |
1.09 |
300 |
11.47 |
0.67 |
450 |
14.29 |
0.56 |
900 |
20.90 |
0.41 |
1000 |
21.83 |
0.38 |
1500 |
27.13 |
0.31 |
1800 |
29.60 |
0.28 |
2000 |
31.59 |
0.26 |
3000 |
39.40 |
0.22 |
3500 |
43.00 |
0.19 |
Механические характеристики:
- Огнестойкость: IEC332-1/332-3A.
- Установка Радиус изгиба: 20 мм ‐ Мин.
- Рабочий радиус изгиба: 45 мм - Мин.
- Токсичность дыма: IEC754-2/NFC20-454. Диапазон температур установки: -20°C / + 60°C.
- Плотность дыма: IEC1034. Диапазон рабочих температур: -40°C / + 85°C.
- Приблизительный вес: 57 кг/км. Установка/эксплуатация. Прочность на растяжение: 600/400 Н – Макс.
Электрические характеристики:
- Возвратные потери (перемычка L=1м):
- 30 ~ 1000 МГц ≤ -26,5 дБ
- 1000 ~ 2000 МГц ≤ -21 дБ
- 2000 ~ 3500 МГц ≤ -18 дБ
- Импеданс: 50 ± 1,5 Ом
- Емкость: 79 пФ/м, типовое значение
- Скорость: 84%, Диэлектрическая проницаемость: 1,42, типичные значения.
- Эффективность экранирования: > 88 дБ
- Рабочая частота: до 15 ГГц
- Пиковая мощность: 3,6 кВт
- Рабочее напряжение: 0,6 кВ, среднеквадратичное значение.
- Испытательное напряжение: 1,2 кВ, среднеквадратичное значение.
- Сопротивление изоляции: > 10000 МОм.км
- Сопротивление постоянному току: Внутренний проводник: < 11 Ом/км : Внешний проводник : < 10,50 Ом/км
Характеристики
| Drone | Рекомендовано для Дронів |
| Оплётка | Склеенная алюминиевая фольга + луженая медная оплетка |
| Диэлектрик | ВПЭ - Вспененный Полиэтилен (FPE - Foamed Polyethylene) |
| Центральная жила | диаметр 1,75 мм, CCA - Solid Copper or Copper Clad Aluminum |
| Тип кабеля | 5D-FB |
| Гарантия | 24 мес |
| Бренды | acome |
| Диапазон рабочих температур | от -40 до +80 °C |
| Страна производитель | Франция |
| Входное сопротивление (Ом) | 50 |
| Цвет | черный |
