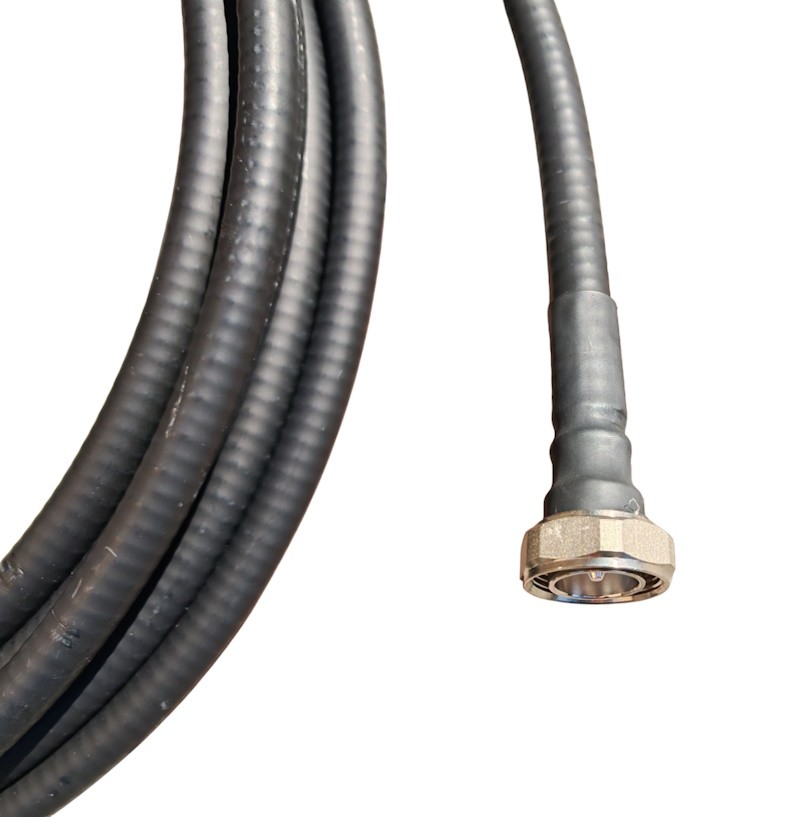

Фидерный пигтейл SL-CBL 32FT DIN male

Бренд

Hansen

1377

1 800 UAH

1 200 UAH

В наличии

- +

Доставка

Самовывоз (Киев, пр-т С. Бандеры 16): Бесплатно
Курьер по Киеву: 300 грн
Новая Почта по Украине: по тарифам компании (предоплата 200 грн)

Оплата:

Наличными
Visa/MasterCard
Безналичная

Описание
Характеристики
Отзывы (0)

Обзор

Фидерный пигтейл 10 метров

Заводской высококачественный пигтейл. С одной стороны коннектор DIN male, со второй стороны - без коннктора (есть возможность добавить и установить коннекторы N-серии, DIN-серии, 4.3-10).

Применение:

кабельная сборка с низким затуханием для пультов дронов (частоты выше 2 Ггц)
джампера для систем связи
системы усиления сотовой связи

Фидерный кабель выдерживает как низкие, так и высокие температуры. Рабочая температура кабеля находится в диапазоне от -50°C до +85°C, температура установки — от -40°C до +60°C.

Конструкция кабеля (Фидерный кабель Hansen RF 50 1/2'')
внутренний проводник	материал	алюминий плакированный медью
диаметр	4.80±0.05 мм
изоляция	материал	вспененный полиэтилен
диаметр	12.20±0.30 мм
внешний проводник	материал	гофрированная кольцами медная трубка
диаметр	13.80±0.20 мм
оболочка	материал	ПВХ или огнезащитный ПЭ
диаметр	15.80±0.20 мм
Механические характеристики
радиус изгиба	однократный	70 мм
многократный	125 мм
максимальное растягивающее усилие	1130 N
сопротивление раздавливанию	2.0 кг/мм
рекомендуемая температура	типовая оболочка	хранения	-70±85°C
настройки	-40±60°C
эксплуатации	-55±85°C
огнестойкая оболочка	хранения	-30±80°C
настройки	-25±60°C
эксплуатации	-30±80°C
Электрические характеристики
импеданс	50±2 Ω
погонная емкость	75.8 пФ/м
погонная индуктивность	0.19 uH/m
скорость распространения	88%
напряжение пробоя постоянного тока	4.0 кВт
сопротивление изоляции	>5000 Мом/км
пиковая мощность	40 кВ
затухание экранирования	>120 дБ
граничная частота отсечки	8.8 ГГц
Ослабления и допустимая мощность в кабеле
частота, МГц	P, кВт	погонное затухание, дБ/100м
10	11,3	0,67
100	3,49	2,17
450	1,59	4,75
690	1,338	5,97
800	1,17	6,46
900	1,1	6,85
1000	1,04	7,28
1800	0,753	10,1
2000	0,71	10,7
2200	0,656	11,24
2400	0,62	11,78
2500	0,612	12,06
2600	0,604	12,34
2700	0,595	12,61
3000	0,565	13,4
Примечание: максимальное значение ослабления может составлять 105% от номинального значения.
КСВН
820-960 МГц	≤1.15
1700-2200 МГц	≤1.15
2300-2400 МГц	≤1.15
Директивы
2011/65/EU	соответствует
IEC61196.1-2005	соответствует

Характеристики

Длина кабеля	10 м
Drone	Рекомендовано для Дронів
Готовая кабельна сборка (пигтейл)	Да
Наружной диаметр кабеля	16 мм
Оплётка	мідна трубка
Диэлектрик	Шар діелектрика виконаний із спіненого поліетилену
Центральная жила	Центральний провідник кабелю – алюмінієва жила з мідним покриттям.
Тип кабеля	Фидер 1/2
Гарантия	24 мес
Бренды	Hansen
Диапазон рабочих температур	от -40 до +80 °C
Страна производитель	Китай
ВЧ разъем	DIN 7-16
Серия СВЧ разъёмов	DIN серия
Тип разъёма	7/16 DIN male
Входное сопротивление (Ом)	50
Цвет	Чорний
